ВРАЩАЮЩИЙСЯ ЦЕНТР SC-93
ЦЕНТРЫ
ВРАЩАЮЩИЙСЯ ЦЕНТР SC-93
Нажмите на изображение для увеличения продукта
Тип: Серия живых центров
Нагрузка: Средняя
Применение: центр токарного станка
Рабочее использование: применимо для обычного процесса токарной обработки, процесса токарной обработки тонких заготовок.
Структура: Изготовлен из легированной стали и закален до HRC 57-60, отшлифован по внутреннему и внешнему диаметру.
Проверка точности биения центрального наконечника должна производиться в состоянии крепкого удерживания рабочего стержня.
TIR Менее 0,002 мм
|

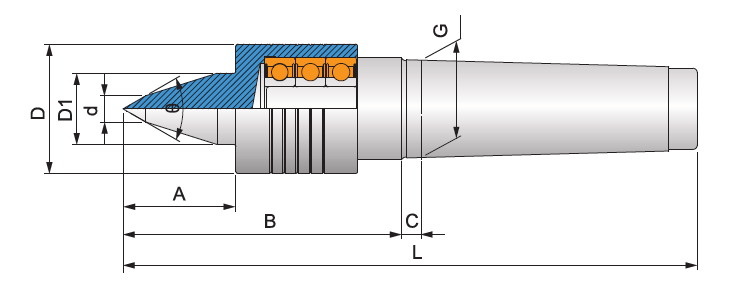

Модель |
A | B | C | D | D1 | d | G | L | Ø |
Макс. число |
Макс аксиальная |
|---|---|---|---|---|---|---|---|---|---|---|---|
| SC-93-L-2 | 51 | 117 | 6 | 48 | 32 | 12 | 17.780（MT2) | 186 | 60゜ | 3,500rpm | 160kg |
| SC-93-L-3 | 51 | 117 | 8 | 48 | 32 | 12 | 23.825（MT3) | 204 | 60゜ | 3,000rpm | 250kg |
| SC-93-L-4 | 51 | 117 | 9 | 48 | 32 | 12 | 31.267（MT4) | 225 | 60゜ | 2,600rpm | 400kg |
| SC-93-L-5 | 51 | 122 | 9 | 59 | 32 | 12 | 44.399（MT5) | 257 | 60゜ | 2,200rpm | 800kg |
