ВРАЩАЮЩИЙСЯ ЦЕНТР JK-562
ЦЕНТРЫ
ВРАЩАЮЩИЙСЯ ЦЕНТР JK-562
Нажмите на изображение для увеличения продукта
Тип: Серия живых центров
Нагрузка: Средняя
Применение Токарный станок с ЧПУ, высокоскоростной токарный станок, круглошлифовальный станок
Рабочее использование: применимо для токарной обработки заготовок обычной длины.
Структура: Комбинация упорного подшипника и игольчатого подшипника спереди и сзади.
Проверка точности биения центрального наконечника должна производиться в состоянии крепкого удерживания рабочего стержня.
TIR Менее 0,002 мм
|

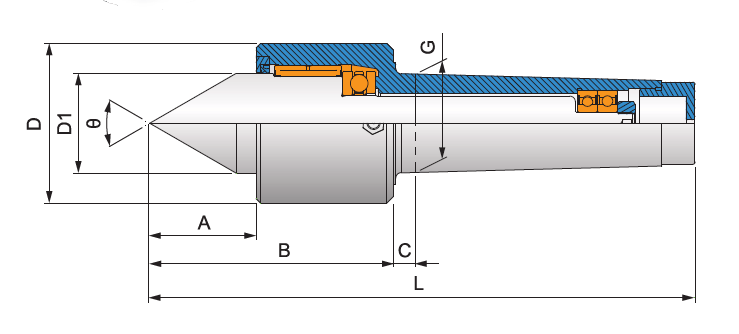

Модель |
A | B | C | D | D1 | G | L | Ø |
Макс. число |
Макс. число |
Макс аксиальная |
|---|---|---|---|---|---|---|---|---|---|---|---|
| JK-562-4 | 42 | 99 | 9 | 57 | 35 | 31.267（MT4) | 207 | 60゜ | 4,500rpm | 1,500kg | 2,250kg |
| JK-562-5 | 51 | 119 | 9 | 72 | 45 | 44.399（MT5) | 254 | 60゜ | 4,000rpm | 2,300kg | 2,760kg |
| JK-562-6 | 64 | 142 | 10 | 93 | 60 | 63.348（MT6) | 332 | 60゜ | 3,000rpm | 4,200kg | 4,850kg |
