ВРАЩАЮЩИЙСЯ ЦЕНТР TSC-263
ЦЕНТРЫ
ВРАЩАЮЩИЙСЯ ЦЕНТР TSC-263
Нажмите на изображение для увеличения продукта
Тип: Серия живых центров
Нагрузка: Средняя
Применяется для токарной обработки длинных заготовок и тяжелых режимов токарной обработки.
Комбинация двухрядного точного шарикоподшипника, упорного подшипника и игольчатого подшипника с конструкцией из трех точек опоры.
Аксессуары Y-образный гаечный ключ
Проверка точности биения центрального наконечника должна производиться в состоянии крепкого удерживания рабочего стержня.
TIR Менее 0,002 мм
|

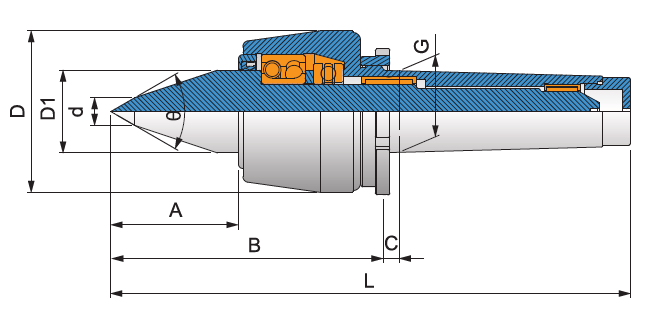

Модель |
A | B | C | D | D1 | d | G | L | Ø |
Макс. число |
Макс радиальная |
Макс аксиальная |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| TSC-263-3A | 75 | 147 | 8 | 58 | 34.8 | 13 | 23.825（MT3) | 234 | 60゜ | 6,000rpm | 1,450kg | 1,800kg |
| TSC-263-4A | 75 | 147 | 8 | 65 | 34.8 | 13 | 31.267（MT4) | 255 | 60゜ | 6,000rpm | 2,250kg | 2,700kg |
| TSC-263-5A | 75 | 153 | 9 | 75 | 44.8 | 15 | 44.399（MT5) | 288 | 60゜ | 6,000rpm | 3，620kg | 3,000kg |
