ВРАЩАЮЩИЙСЯ ЦЕНТР TSC-763
ЦЕНТРЫ
ВРАЩАЮЩИЙСЯ ЦЕНТР TSC-763
Нажмите на изображение для увеличения продукта
Тип: Серия живых центров
Нагрузка: Средняя
Применимо для обычного токарного процесса длиной менее 300 мм.
Комбинация упорного подшипника и конструкции передней и задней двойной точки опоры.
Проверка точности биения центрального наконечника должна производиться в состоянии крепкого удерживания рабочего стержня.
TIR Менее 0,002 мм
|

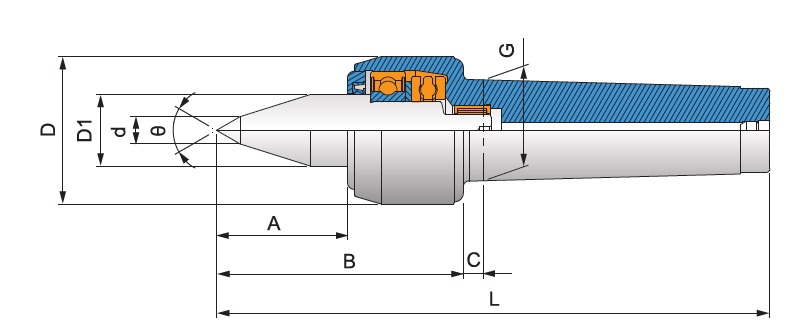

Модель |
A | B | C | D | D1 | d | G | L | Ø |
Макс. число |
Макс радиальная |
Макс аксиальная |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| TSC-763-3 | 58 | 109 | 8 | 58 | 31.2 | 12 | 23.825（MT3) | 196 | 60゜ | 4,000rpm | 900kg | 2,200kg |
| TSC-763-4 | 58 | 109 | 9 | 65 | 31.2 | 12 | 31.267（MT4) | 217 | 60゜ | 4,000rpm | 1,100kg | 2,500kg |
| TSC-763-5 | 58 | 109 | 9 | 65 | 32 | 12 | 44.399（MT5) | 244 | 60゜ | 4,000rpm | 1,200kg | 2,500kg |
