ВРАЩАЮЩИЙСЯ ЦЕНТР SC-69
ЦЕНТРЫ
ВРАЩАЮЩИЙСЯ ЦЕНТР SC-69
Нажмите на изображение для увеличения продукта
Тип: Серии живых центров
Нагрузка: Средняя
Рабочее использование: применимо для обычного процесса токарной обработки длиной менее 400 мм и процесса токарной обработки тонких заготовок.
Структура Радиальная нагрузка и осевая нагрузка разработаны отдельно. Принят двухрядный прецизионный шариковый подшипник, упорный подшипник и игольчатый подшипник.
Аксессуары Для SC-69-M-3A/4A/5A, Y-образный гаечный ключ
Проверка точности биения центрального наконечника должна производиться в состоянии крепкого удерживания рабочего стержня.
TIR Менее 0,002 мм
|
Модель |

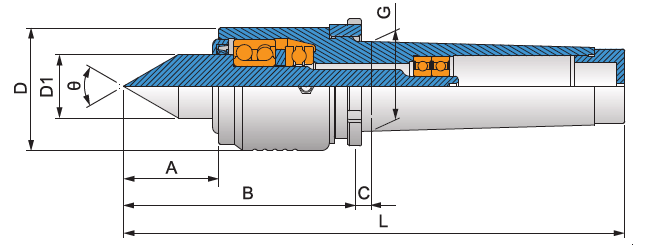

A | B | C | D | D1 | G | L | Ø |
Макс. число |
Макс радиальная |
Макс аксиальная |
|---|---|---|---|---|---|---|---|---|---|---|---|
| SC-69-M-3 | 48 | 103 | 8 | 57 | 31.2 | 23.825（MT3) | 190 | 60゜ | 4,500rpm | 1,200kg | 1,800kg |
| SC-69-M-4 | 48 | 103 | 9 | 57 | 31.2 | 31.267（MT4) | 211 | 60゜ | 4,500rpm | 1,300kg | 2,200kg |
| SC-69-M-5 | 48 | 103 | 9 | 57 | 31.2 | 44.399（MT5) | 238 | 60゜ | 4,500rpm | 1,400kg | 2,300kg |
| SC-69-M-3A | 48 | 115 | 8 | 57 | 31.2 | 23.825（MT3) | 202 | 60゜ | 4,500rpm | 1,200kg | 1,800kg |
| SC-69-M-4A | 48 | 115 | 9 | 57 | 31.2 | 31.267（MT4) | 226 | 60゜ | 4,500rpm | 1,300kg | 2,200kg |
| SC-69-M-5A | 48 | 115 | 9 | 57 | 31.2 | 44.399（MT5) | 250 | 60゜ | 4,500rpm | 1,400kg | 2,300kg |
