ВРАЩАЮЩИЙСЯ ЦЕНТР SC-63
ЦЕНТРЫ
ВРАЩАЮЩИЙСЯ ЦЕНТР SC-63
Нажмите на изображение для увеличения продукта
Тип: Серия живых центров
Нагрузка: Средняя
Рабочее использование Применяется для обычного процесса токарной обработки длиной менее 400 мм и процесса токарной обработки тонких заготовок.
Структура Радиальная нагрузка и осевая нагрузка разработаны отдельно. Принят двухрядный прецизионный шариковый подшипник, упорный подшипник и игольчатый подшипник.
Аксессуары Для SC-63-M-3A/4A/5A, Y-образный гаечный ключ
Проверка точности биения центрального наконечника должна производиться в состоянии крепкого удерживания рабочего стержня.
TIR Менее 0,002 мм
Примечания
1. Для смазочного масла обозначен SKF-LGMT2, другие не допускаются
2. Если за названием модели в центре стоит буква «А», это означает, что стяжная гайка прикреплена.
3. Данные о радиальной силе указаны в весе заготовки и силе обработки.
4. Если «А» стоит за названием сменного наконечника по центру, это означает, что наконечник увеличенной длины..
5. Данные об осевой силе см. в данных о гидравлическом давлении задней бабки..
6. Для живых центров предназначено смазочное масло SKF, оно водонепроницаемо.
|

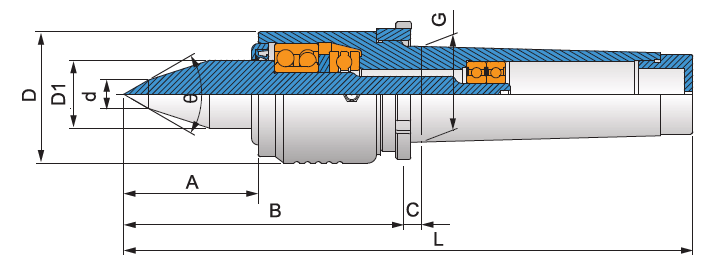

Модель |
A | B | C | D | D1 | G | d | L | Ø |
Макс. число |
Макс радиальная |
Макс аксиальная |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SC-63-M-3 | 60 | 115 | 8 | 57 | 31.2 | 23.825（MT3) | 12 | 202 | 60゜ | 4,500rpm | 1,200kg | 1,800kg |
| SC-63-M-4 | 60 | 115 | 9 | 57 | 31.2 | 31.267（MT4) | 12 | 223 | 60゜ | 4,500rpm | 1,300kg | 2,200kg |
| SC-63-M-5 | 60 | 115 | 9 | 57 | 31.2 | 44.399（MT5) | 12 | 250 | 60゜ | 4,500rpm | 1,400kg | 2,300kg |
| SC-63-M-3A | 60 | 127 | 8 | 57 | 31.2 | 23.825（MT3) | 12 | 214 | 60゜ | 4,500rpm | 1,200kg | 1,800kg |
| SC-63-M-4A | 60 | 127 | 9 | 57 | 31.2 | 31.267（MT4) | 12 | 235 | 60゜ | 4,500rpm | 1,300kg | 2,200kg |
| SC-63-M-5A | 60 | 127 | 9 | 57 | 31.2 | 44.399（MT5) | 12 | 262 | 60゜ | 4,500rpm | 1,400kg | 2,300kg |
