ВРАЩАЮЩИЙСЯ ЦЕНТР TSC-665
ЦЕНТРЫ
ВРАЩАЮЩИЙСЯ ЦЕНТР TSC-665
Нажмите на изображение для увеличения продукта
Тип: Сменный живой центр
Нагрузка: Тяжелая
Применение Токарный станок с ЧПУ и высокоскоростной токарный станок или другой токарный станок.
Рабочее использование Применимо для обычного процесса сильной токарной обработки.

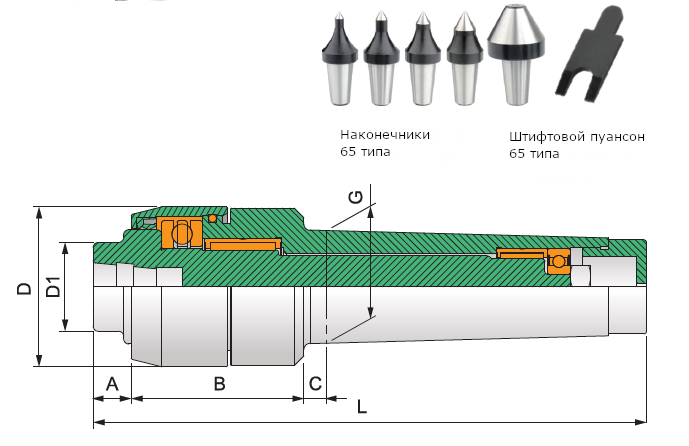

Конструктивная комбинация упорного подшипника с улучшенной конструкцией осевой нагрузки и игольчатого подшипника в переднем и заднем местах для радиальной нагрузки.
Принадлежности 65 типовых наконечников и 65 типовых пуансонов.
Проверка точности биения центрального наконечника должна осуществляться при условии плотного удержания рабочей планки.
TIR Менее 0,005мм
|
Модель |
A | B | C | D | D1 | G | L |
Макс. число |
Макс радиальная |
Макс аксиальная |
|---|---|---|---|---|---|---|---|---|---|---|
| TSC-665-3 | 12 | 69 | 8 | 58 | 34.8 | 23.825（MT3) | 156 | 3,500rpm | 1,960kg | 1,750kg |
| TSC-665-4 | 15 | 83 | 9 | 63 | 34.8 | 31.267（MT4) | 191 | 3,500rpm | 2,800kg | 2,150kg |
|
TSC-665-5 |
15 | 83 | 9 | 63 | 34.8 | 44.399（MT5) | 218 | 3,500rpm | 3,080kg | 2,150kg |
